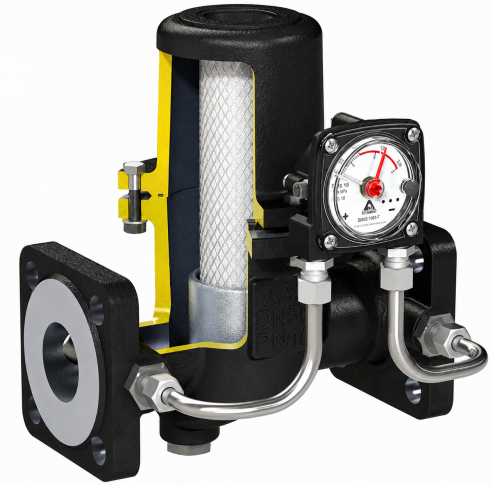

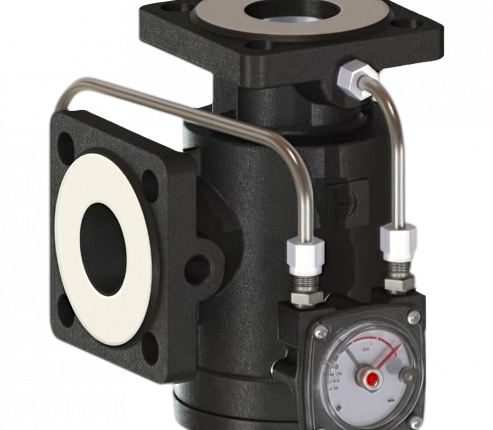

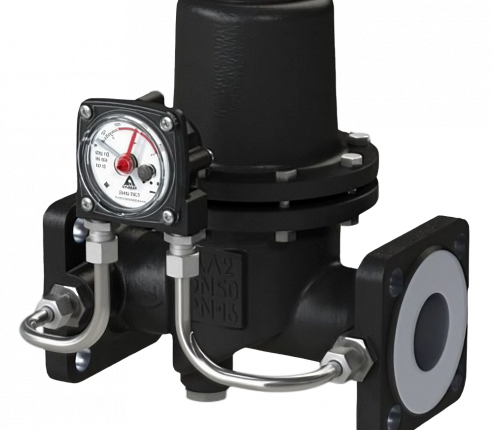

Фильтры предназначены для очистки неагрессивных газов и воздуха от механических примесей (окалин и пыли), эрозирующих уплотнительные поверхности клапанов регуляторов давления, предохранительных клапанов, запорной арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы в сетях газораспределения и газопотребления. Фильтры в угловом исполнении применяются для установки на объектах с ограниченным пространств где установка обычных (линейных) газовых фильтров затруднена по строительной длине.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- Увеличенная площадь фильтрации
- Отбойник механических частиц
- Отверстие для слива конденсата (только для прямого фильтра)
- Встроенный индикатор перепада давления (опция)
- Подключение внешнего индикатора перепада давления Delta 15 (опция)
- Посадочные места для подключения внешнего индикатора
- Подключение продувочного трубопровода непосредственно к корпусу фильтра

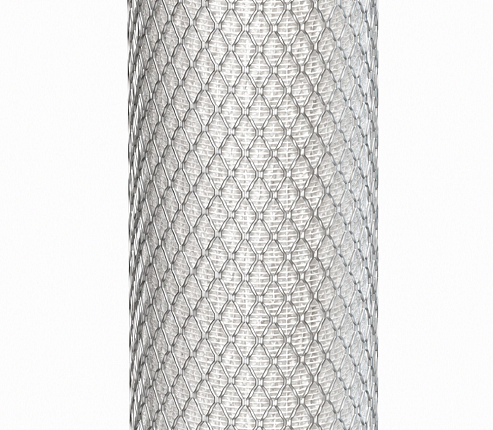

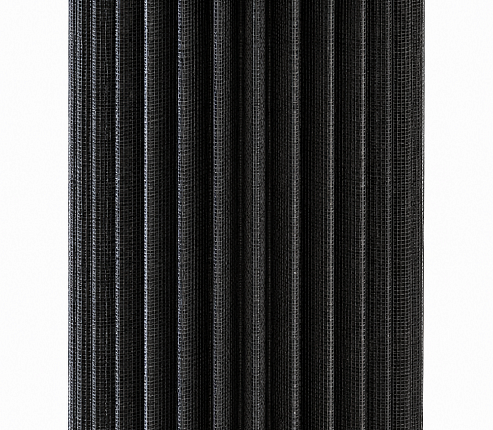

- Сменный фильтр-элемент
- Рабочая среда: природный газ по ГОСТ 5542, неагрессивные среды
- Номинальное давление, МПа: PN16
Номинальный диаметр |
DN50 |
Перепад давления на фильтр-элементе |
до 15 кПа (конкретное значение зависит от исполнения) |
Пропускная способность |
до 6 000 нм /ч |
Присоединение |
фланцевое |
Масса |
не более 6 кг |
Диапазон рабочих температур |
от -40 до +60 ℃ |
Степень фильтрации |
80 мкм стандартное исполнение (10 мкм по запросу) |
МС
Монтажный комплект для подключения регулятора
SC
Сервисный коннектор для контроля входного давления газопровода
SP
Комплект запасных частей для обслуживания
Описание
Фильтры предназначены для очистки неагрессивных газов и воздуха от механических примесей (окалин и пыли), эрозирующих уплотнительные поверхности клапанов регуляторов давления, предохранительных клапанов, запорной арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы в сетях газораспределения и газопотребления. Фильтры в угловом исполнении применяются для установки на объектах с ограниченным пространств где установка обычных (линейных) газовых фильтров затруднена по строительной длине.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- Увеличенная площадь фильтрации
- Отбойник механических частиц
- Отверстие для слива конденсата (только для прямого фильтра)
- Встроенный индикатор перепада давления (опция)
- Подключение внешнего индикатора перепада давления Delta 15 (опция)
- Посадочные места для подключения внешнего индикатора
- Подключение продувочного трубопровода непосредственно к корпусу фильтра
- Сменный фильтр-элемент
Характеристики
- Рабочая среда: природный газ по ГОСТ 5542, неагрессивные среды
- Номинальное давление, МПа: PN16
Опции
МС
Монтажный комплект для подключения регулятора
SC
Сервисный коннектор для контроля входного давления газопровода
SP
Комплект запасных частей для обслуживания
Документация
