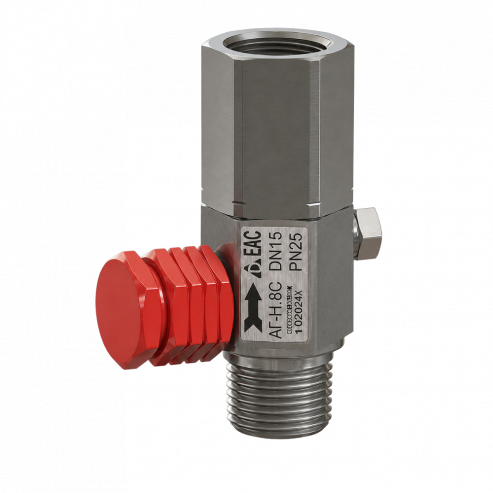

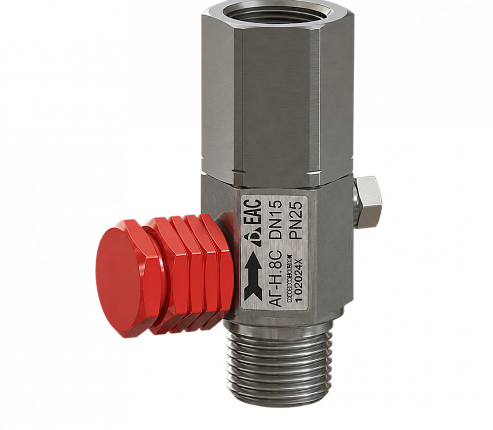

Клапаны АГ-М ВС с условным проходом DN 15 предназначены для установки перед контрольно-измерительными приборами в качестве контрольной арматуры с плавной подачей давления рабочей среды и функцией сброса давления.
ВАРИАНТЫ ИСПОЛНЕНИЯ
Обозначение Вход / Выход
АГ-М ВС К1/2ʼʼ - G1/2ʼʼ К1/2ʼʼ / G1/2ʼʼ
АГ-М ВС K1/2ʼʼ - M20×1.5 K1/2ʼʼ / M20×1.5
АГ-М ВС K1/2ʼʼ - M12×1.5 K1/2ʼʼ / M12×1.5
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Переходная муфта.
Позволяет установить контрольные приборы максимально удобно для обслуживания. "Лицо" измерительных приборов может быть установлено в любое (удобное) положение. Муфты имеют три типоразмера для подключения КИП.
Стальной корпус.
Корпус обладает большим запасом прочности сравнении с латунным у конкурентов. Корпус имеет антикоррозионное покрытие.
Компактность.
Клапан обладает минимальной строительной длинной и габаритными размерами.
Низкотемпературная смазка.
Использование в конструкции смазочных материалов устойчивых к температурам до -6
Принудительный сброс давления.
Клапан снабжен сбросным устройством для стравливания давления рабочей среды.
ВАРИАНТЫ ИСПОЛНЕНИЯ
Обозначение Вход / Выход
АГ-М ВС К1/2ʼʼ - G1/2ʼʼ К1/2ʼʼ / G1/2ʼʼ
АГ-М ВС K1/2ʼʼ - M20×1.5 K1/2ʼʼ / M20×1.5
АГ-М ВС K1/2ʼʼ - M12×1.5 K1/2ʼʼ / M12×1.5
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Переходная муфта.
Позволяет установить контрольные приборы максимально удобно для обслуживания. "Лицо" измерительных приборов может быть установлено в любое (удобное) положение. Муфты имеют три типоразмера для подключения КИП.
Стальной корпус.
Корпус обладает большим запасом прочности сравнении с латунным у конкурентов. Корпус имеет антикоррозионное покрытие.
Компактность.
Клапан обладает минимальной строительной длинной и габаритными размерами.
Низкотемпературная смазка.
Использование в конструкции смазочных материалов устойчивых к температурам до -6
Принудительный сброс давления.
Клапан снабжен сбросным устройством для стравливания давления рабочей среды.
- Рабочая среда: природный газ по ГОСТ 5542, неагрессивные среды, технический воздух
- Номинальное давление, МПа: PN25
Клапаны являются контрольной арматурой |
по ГОСТ 24856-2014 |
Номинальный диаметр |
DN15 |
Герметичность затвора |
Класс «А» по ГОСТ 9544-2015 |
Масса |
не более 0.35 кг |
Клапан работоспособен и герметичен при температуре |
от -40 до +60 ℃ |
МС
Монтажный комплект для подключения регулятора
SC
Сервисный коннектор для контроля входного давления газопровода
SP
Комплект запасных частей для обслуживания
Описание
Клапаны АГ-М ВС с условным проходом DN 15 предназначены для установки перед контрольно-измерительными приборами в качестве контрольной арматуры с плавной подачей давления рабочей среды и функцией сброса давления.
ВАРИАНТЫ ИСПОЛНЕНИЯ
Обозначение Вход / Выход
АГ-М ВС К1/2ʼʼ - G1/2ʼʼ К1/2ʼʼ / G1/2ʼʼ
АГ-М ВС K1/2ʼʼ - M20×1.5 K1/2ʼʼ / M20×1.5
АГ-М ВС K1/2ʼʼ - M12×1.5 K1/2ʼʼ / M12×1.5
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Переходная муфта.
Позволяет установить контрольные приборы максимально удобно для обслуживания. "Лицо" измерительных приборов может быть установлено в любое (удобное) положение. Муфты имеют три типоразмера для подключения КИП.
Стальной корпус.
Корпус обладает большим запасом прочности сравнении с латунным у конкурентов. Корпус имеет антикоррозионное покрытие.
Компактность.
Клапан обладает минимальной строительной длинной и габаритными размерами.
Низкотемпературная смазка.
Использование в конструкции смазочных материалов устойчивых к температурам до -6
Принудительный сброс давления.
Клапан снабжен сбросным устройством для стравливания давления рабочей среды.
ВАРИАНТЫ ИСПОЛНЕНИЯ
Обозначение Вход / Выход
АГ-М ВС К1/2ʼʼ - G1/2ʼʼ К1/2ʼʼ / G1/2ʼʼ
АГ-М ВС K1/2ʼʼ - M20×1.5 K1/2ʼʼ / M20×1.5
АГ-М ВС K1/2ʼʼ - M12×1.5 K1/2ʼʼ / M12×1.5
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Переходная муфта.
Позволяет установить контрольные приборы максимально удобно для обслуживания. "Лицо" измерительных приборов может быть установлено в любое (удобное) положение. Муфты имеют три типоразмера для подключения КИП.
Стальной корпус.
Корпус обладает большим запасом прочности сравнении с латунным у конкурентов. Корпус имеет антикоррозионное покрытие.
Компактность.
Клапан обладает минимальной строительной длинной и габаритными размерами.
Низкотемпературная смазка.
Использование в конструкции смазочных материалов устойчивых к температурам до -6
Принудительный сброс давления.
Клапан снабжен сбросным устройством для стравливания давления рабочей среды.
Характеристики
- Рабочая среда: природный газ по ГОСТ 5542, неагрессивные среды, технический воздух
- Номинальное давление, МПа: PN25
Опции
МС
Монтажный комплект для подключения регулятора
SC
Сервисный коннектор для контроля входного давления газопровода
SP
Комплект запасных частей для обслуживания
