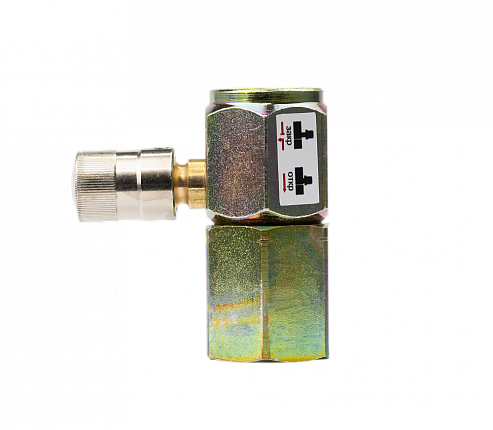

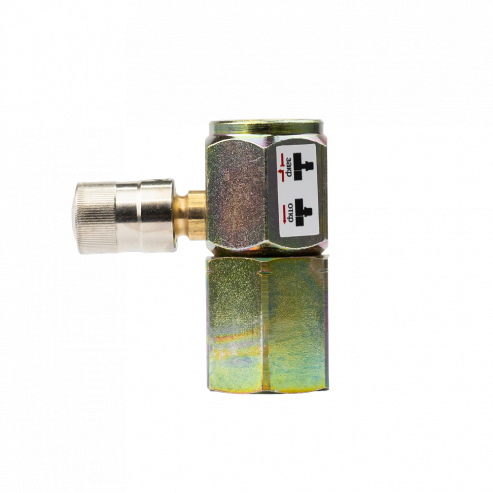

Клапаны кнопочные запорные типа АГ-М с условным проходом DN 15 предназначены для установки перед контрольно-измерительными приборами (КИП) в качестве контрольной арматуры и снабжен: эргономичной муфтой для удобной установки КИП, а так же фиксатором для установки открытого и закрытого положения.
ВАРИАНТЫ ИСПОЛНЕНИЯ
Обозначение Вход / Выход
АГ-М G1/2-M20×1.5 G1/2ʼʼ / M20×1.5
АГ-М G1/2 G1/2ʼʼ / G1/2ʼʼ
АГ-М G1/2-M12×1.5 G1/2ʼʼ / M12×1.5
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Фиксация кнопки в крайних положениях.
Клапан снабжен запатентованным фиксатором крайних положений кнопки без дополнительных элементов. Функция позволяет иметь постоянны контроль за давлением в период настройки газового оборудования или его обслуживания. Снижается риск непреднамеренного повышения давления.
Эргономичная муфта.
Позволяет установить контрольные приборы максимально удобно для обслуживания ГРП. "Лицо" измерительных приборов может быть установлено в любое (удобное) положение. Муфты имеют три типоразмера для подключения КИП.
Стальной корпус.
При одинаковом параметре максимального рабочего давления стальной корпус обладает большим запасом прочности в сравнении с латунным у
конкурентов. Корпус имеет антикоррозионное покрытие.
Компактность.
Клапан обладает минимальной строительной длинной и общими габаритными размерами.
Низкотемпературная смазка.
Использование в конструкции смазочных материалов устойчивых к температурам до -60°С
ВАРИАНТЫ ИСПОЛНЕНИЯ
Обозначение Вход / Выход
АГ-М G1/2-M20×1.5 G1/2ʼʼ / M20×1.5
АГ-М G1/2 G1/2ʼʼ / G1/2ʼʼ
АГ-М G1/2-M12×1.5 G1/2ʼʼ / M12×1.5
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Фиксация кнопки в крайних положениях.
Клапан снабжен запатентованным фиксатором крайних положений кнопки без дополнительных элементов. Функция позволяет иметь постоянны контроль за давлением в период настройки газового оборудования или его обслуживания. Снижается риск непреднамеренного повышения давления.
Эргономичная муфта.
Позволяет установить контрольные приборы максимально удобно для обслуживания ГРП. "Лицо" измерительных приборов может быть установлено в любое (удобное) положение. Муфты имеют три типоразмера для подключения КИП.
Стальной корпус.
При одинаковом параметре максимального рабочего давления стальной корпус обладает большим запасом прочности в сравнении с латунным у
конкурентов. Корпус имеет антикоррозионное покрытие.
Компактность.
Клапан обладает минимальной строительной длинной и общими габаритными размерами.
Низкотемпературная смазка.
Использование в конструкции смазочных материалов устойчивых к температурам до -60°С
- Рабочая среда: природный газ по ГОСТ 5542, неагрессивные среды, технический воздух
- Номинальное давление, МПа: PN16
Клапаны являются контрольной арматурой |
по ГОСТ 24856-2014 |
Номинальный диаметр |
DN15 |
Герметичность затвора |
Класс «А» по ГОСТ 9544-2015 |
Присоединение муфтовое |
по ГОСТ 6527 |
Масса |
не более 0.2 кг |
Клапан работоспособен и герметичен при температуре |
от -40 до +60 ℃ |
МС
Монтажный комплект для подключения регулятора
SC
Сервисный коннектор для контроля входного давления газопровода
SP
Комплект запасных частей для обслуживания
Описание
Клапаны кнопочные запорные типа АГ-М с условным проходом DN 15 предназначены для установки перед контрольно-измерительными приборами (КИП) в качестве контрольной арматуры и снабжен: эргономичной муфтой для удобной установки КИП, а так же фиксатором для установки открытого и закрытого положения.
ВАРИАНТЫ ИСПОЛНЕНИЯ
Обозначение Вход / Выход
АГ-М G1/2-M20×1.5 G1/2ʼʼ / M20×1.5
АГ-М G1/2 G1/2ʼʼ / G1/2ʼʼ
АГ-М G1/2-M12×1.5 G1/2ʼʼ / M12×1.5
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Фиксация кнопки в крайних положениях.
Клапан снабжен запатентованным фиксатором крайних положений кнопки без дополнительных элементов. Функция позволяет иметь постоянны контроль за давлением в период настройки газового оборудования или его обслуживания. Снижается риск непреднамеренного повышения давления.
Эргономичная муфта.
Позволяет установить контрольные приборы максимально удобно для обслуживания ГРП. "Лицо" измерительных приборов может быть установлено в любое (удобное) положение. Муфты имеют три типоразмера для подключения КИП.
Стальной корпус.
При одинаковом параметре максимального рабочего давления стальной корпус обладает большим запасом прочности в сравнении с латунным у
конкурентов. Корпус имеет антикоррозионное покрытие.
Компактность.
Клапан обладает минимальной строительной длинной и общими габаритными размерами.
Низкотемпературная смазка.
Использование в конструкции смазочных материалов устойчивых к температурам до -60°С
ВАРИАНТЫ ИСПОЛНЕНИЯ
Обозначение Вход / Выход
АГ-М G1/2-M20×1.5 G1/2ʼʼ / M20×1.5
АГ-М G1/2 G1/2ʼʼ / G1/2ʼʼ
АГ-М G1/2-M12×1.5 G1/2ʼʼ / M12×1.5
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Фиксация кнопки в крайних положениях.
Клапан снабжен запатентованным фиксатором крайних положений кнопки без дополнительных элементов. Функция позволяет иметь постоянны контроль за давлением в период настройки газового оборудования или его обслуживания. Снижается риск непреднамеренного повышения давления.
Эргономичная муфта.
Позволяет установить контрольные приборы максимально удобно для обслуживания ГРП. "Лицо" измерительных приборов может быть установлено в любое (удобное) положение. Муфты имеют три типоразмера для подключения КИП.
Стальной корпус.
При одинаковом параметре максимального рабочего давления стальной корпус обладает большим запасом прочности в сравнении с латунным у
конкурентов. Корпус имеет антикоррозионное покрытие.
Компактность.
Клапан обладает минимальной строительной длинной и общими габаритными размерами.
Низкотемпературная смазка.
Использование в конструкции смазочных материалов устойчивых к температурам до -60°С
Характеристики
- Рабочая среда: природный газ по ГОСТ 5542, неагрессивные среды, технический воздух
- Номинальное давление, МПа: PN16
Опции
МС
Монтажный комплект для подключения регулятора
SC
Сервисный коннектор для контроля входного давления газопровода
SP
Комплект запасных частей для обслуживания
