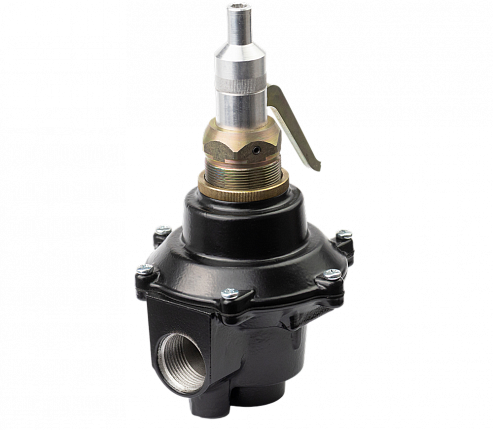

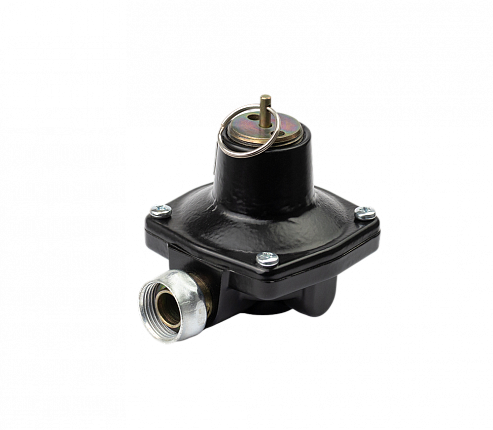

Клапаны предназначены для защиты технологического и газоиспользующего оборудования от чрезмерного повышения давления газа путем сброса избыточного давления в атмосферу до установленной величины.
ВАРИАНТЫ ИСПОЛНЕНИЯ
ПСК - X1 X2/X3 - X4 - X5
X1 - диаметр условного прохода из ряда DN20, DN25 X2 - тип выходного давления
X3 - верхний предел настройки срабатывания в кПа X4 - тип монтажа
X5 - отбор давления
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
ВАРИАНТЫ ИСПОЛНЕНИЯ
ПСК - X1 X2/X3 - X4 - X5
X1 - диаметр условного прохода из ряда DN20, DN25 X2 - тип выходного давления
X3 - верхний предел настройки срабатывания в кПа X4 - тип монтажа
X5 - отбор давления
ОСНОВНЫЕ ПРЕИМУЩЕСТВА

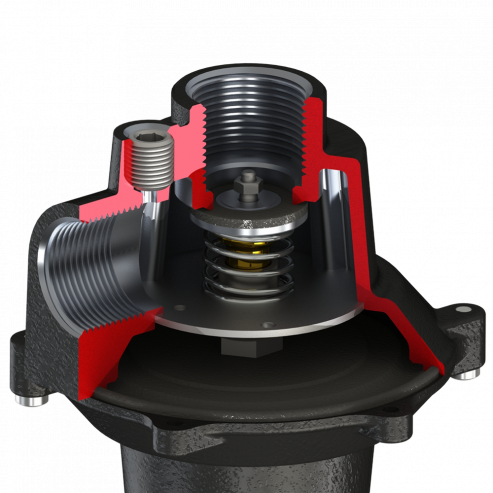

- Защита уплотнения рабочего клапана от продавливания калибровочным устройством, позволяющим сохранять стабильность и точность закрытия/открытия в течение длительного периода эксплуатации (применено для исполнения DN25)
- Возможность подключения устройств настройки непосредственно к клапану через встроенный в корпус выделенный штуцер
- Эргономичный механизм настройки давления срабатывания с контровочным кольцом (применено для исполнения DN25)
- Полимерное покрытие корпусных элементов, позволяет обеспечить длительный срок службы и идеальный внешний вид
- Антикоррозионное покрытие всех элементов конструкции обеспечивает длительный срок службы компонентов
- Монтажный комплект для подключения к трубопроводам на входе и выходе (ниппель + гайка)
- Рабочая среда: природный газ по ГОСТ 5542-2022
Точность срабатывания, %, не более |
±5 |
Класс герметичности |
Класс «А» по ГОСТ 9544 |

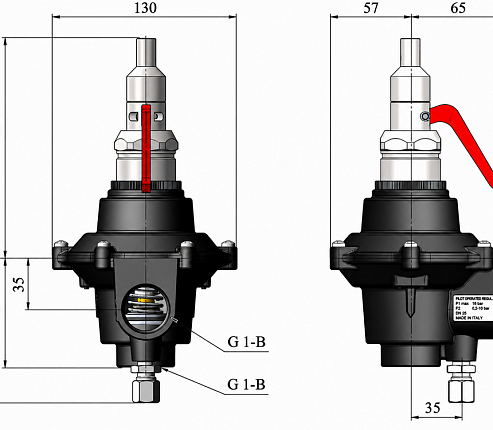

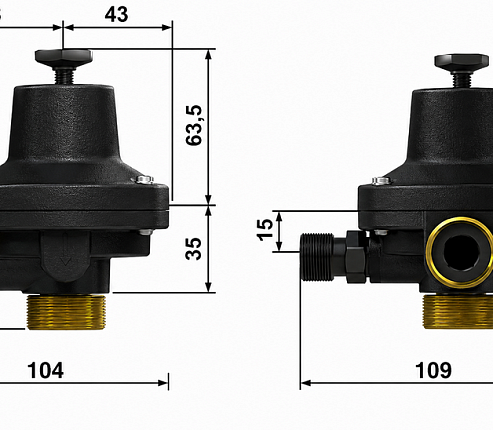

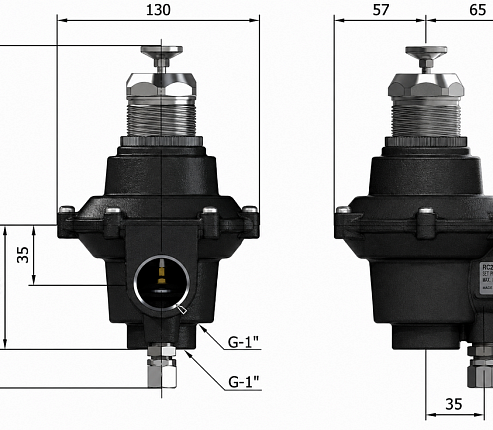

Присоединительные размеры |
DN20 – G3/4, DN25 – G1-B |
Масса, кг, не более |
DN20 – 0.5, DN25 – 2 |
Средний срок службы |
30 лет |
МС
Монтажный комплект для подключения регулятора
SC
Сервисный коннектор для контроля входного давления газопровода
SP
Комплект запасных частей для обслуживания
Описание
Клапаны предназначены для защиты технологического и газоиспользующего оборудования от чрезмерного повышения давления газа путем сброса избыточного давления в атмосферу до установленной величины.
ВАРИАНТЫ ИСПОЛНЕНИЯ
ПСК - X1 X2/X3 - X4 - X5
X1 - диаметр условного прохода из ряда DN20, DN25 X2 - тип выходного давления
X3 - верхний предел настройки срабатывания в кПа X4 - тип монтажа
X5 - отбор давления
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
ВАРИАНТЫ ИСПОЛНЕНИЯ
ПСК - X1 X2/X3 - X4 - X5
X1 - диаметр условного прохода из ряда DN20, DN25 X2 - тип выходного давления
X3 - верхний предел настройки срабатывания в кПа X4 - тип монтажа
X5 - отбор давления
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- Защита уплотнения рабочего клапана от продавливания калибровочным устройством, позволяющим сохранять стабильность и точность закрытия/открытия в течение длительного периода эксплуатации (применено для исполнения DN25)
- Возможность подключения устройств настройки непосредственно к клапану через встроенный в корпус выделенный штуцер
- Эргономичный механизм настройки давления срабатывания с контровочным кольцом (применено для исполнения DN25)
- Полимерное покрытие корпусных элементов, позволяет обеспечить длительный срок службы и идеальный внешний вид
- Антикоррозионное покрытие всех элементов конструкции обеспечивает длительный срок службы компонентов
- Монтажный комплект для подключения к трубопроводам на входе и выходе (ниппель + гайка)
Характеристики
- Рабочая среда: природный газ по ГОСТ 5542-2022
Опции
МС
Монтажный комплект для подключения регулятора
SC
Сервисный коннектор для контроля входного давления газопровода
SP
Комплект запасных частей для обслуживания
